BTTZ礦物絕緣防火電纜
一、電纜型號名稱及產品結構：
電纜型號：BTTZ
名 稱：礦物絕緣防火電纜

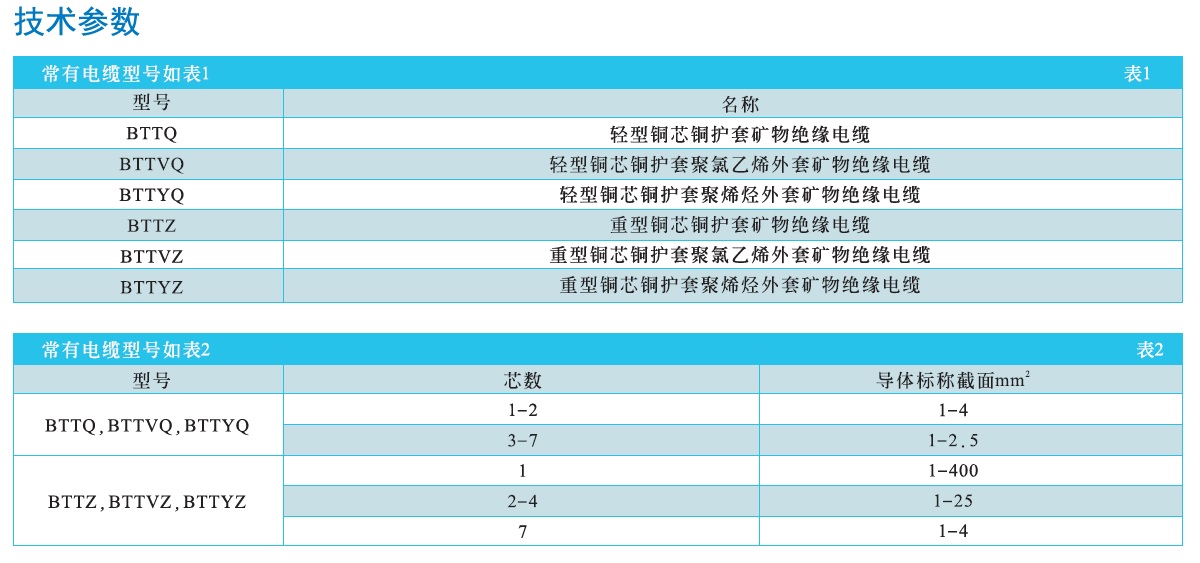

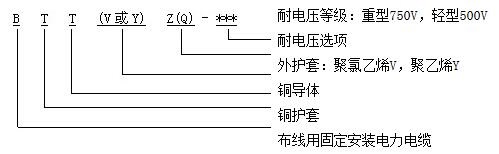

BTTZ礦物絕緣電纜型號規格：
B----布線用固定安裝電力電纜
T----銅護套
T----銅導體
V/Y----外護套：聚氯乙烯V，聚乙烯Y
Z/Q----耐電壓選項，耐電壓等級重型750V，輕型500V

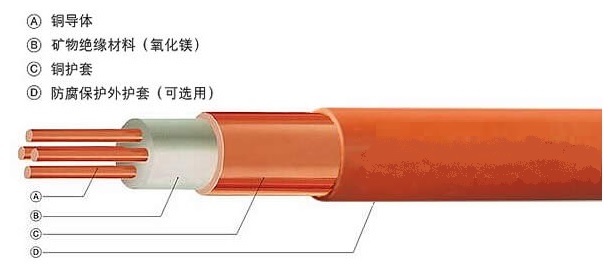

BTTZ礦物絕緣電纜結構圖
礦物絕緣電纜以高導電率的 銅導體、礦物（氧化鎂）絕緣、無縫銅管護套為基本結構組成，當電纜用于對銅有腐蝕的場合時，最外層可加一層塑料外套（可選擇）。 裸電纜連續工作溫度可達250℃，在950℃~1000℃時可持續供電3小時，短時間或非常時期可接近銅的熔點1083℃ 工作（氧化鎂熔點為2800℃）。
例如：WD-BTTYZ-750V-4×(1×95)，表示為：重型四根95mm2單芯電纜，外覆無鹵低煙聚乙烯護套。
礦物絕緣電纜的額定電壓：
輕載（BTTQ、BTTVQ、WD-BTTYQ）500V
重載（BTTZ、BTTVZ、WD-BTTYZ）750V。
礦物絕緣電纜成品試驗電壓；輕載2000V/1min,重載2500V/1min。
礦物絕緣電纜的絕緣電阻應大于1000MΩ，當電纜長度小于100m時，絕緣電阻應大于10000MΩ。
生產范圍
執行標準：GB/T 13033-2007《額定電壓750V及以下礦物絕緣電纜及終端》
性能特色：
1、礦物絕緣電纜工作溫度：
礦物絕緣電纜長期工作溫度是70℃，在無人觸及的場合礦物絕緣電纜的長期工作溫度是105℃，在特殊高溫場合，長期工作溫度可以在250℃及以下。在950－1000℃可以持續供電3h以上，短時或非常短時工作溫度可以達到1083℃。
2、礦物絕緣電纜壽命：
由于電纜均有無機材料組成，因而不會(huì )老化， 其使用期限可達數百年以上。以下是使用年限對比表
3、綠色環保：
電纜組成材料均為無機物，不含任何有機物，因而電纜 即使處于1000℃中加熱，也不會(huì )產生絲毫的煙霧，更無鹵 素及毒性氣體。該電纜是能真正實現綠色環保的安全產品。
4、外徑小、重量輕：
和同載流量塑料電纜相比，礦物絕緣電纜外徑及重量要減少很多，既可減少占用空間， 又便于安裝。
5、機械強度高：
電纜結構密實，堅固耐用，可承受外力的擠壓、撞擊、彎曲、壓扁等，在電纜壓扁至原來電纜外徑1/3~2/3時，仍可繼續安全政策的使用。
6、工作溫度高：
由于絕緣層氧化鎂的熔點溫度高于銅的熔點溫度，因而裸電纜最高正常工作溫度可達250℃，短期可在接近銅的熔點溫度1083℃下繼續運行。
7、防火、防腐、防暴：
由于電纜采用無縫銅管作護套，導體、絕緣及護套三者間密壓實體，因而使其不但具有防止水、潮氣、油及一些化學物質的侵害，而且具有阻止可燃性油蒸汽和 火焰的蔓延。
8、良好的接地：
對于礦物絕緣電纜來說，不需要獨立的接地線，因為電纜的銅護套已起到接地線作用，并可提供極低接地電阻，與有機電纜相比，可以節省一根地線。
