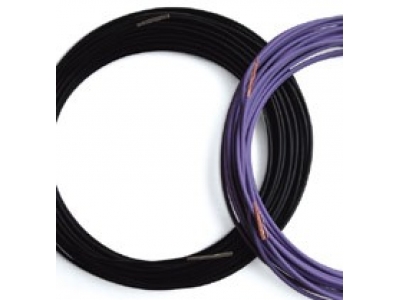

汽車用低壓電池電纜
型號及名稱
| 型號 | 名 稱 |
| STT | 薄壁型熱塑性絕緣車輛用電池電纜 |
| SGT | 通用型熱塑性絕緣車輛用電池電纜 |
| STR | 薄壁型合成橡膠絕緣車輛用電池電纜 |
| SGR | 通用型合成橡膠絕緣車輛用電池電纜 |
| STX | 薄壁型交聯聚烯烴絕緣車輛用電池電纜 |
| SGX | 通用型交聯聚烯烴絕緣車輛用電池電纜 |
| STE | 薄壁型熱塑性彈性體絕緣車輛用電池電纜 |
| SGE | 通用型熱塑性彈性體絕緣車輛用電池電纜 |
主要用途
此類電纜具有良好的柔軟、耐油、耐熱、耐寒和耐磨性，受環境影響小，主要用于50V rms以下的車輛低壓電力系統和車輛的電瓶接地系統中。
執行標準
SAE J1127-1995
結構規格及尺寸
單位：(mm)
| 導體標稱截面積(mm2) | STT STR STX STE | SGT SGR SGX SGE | ||
| 絕緣 | 絕緣 | |||
| 標稱厚度 | 最大外徑 | 標稱厚度 | 最大外徑 | |
| 13 | 1.09 | 7.80 | 1.52 | 8.60 |
| 19 | 1.12 | 9.50 | 1.65 | 10.5 |
| 32 | 1.12 | 11.0 | 1.65 | 12.0 |
| 40 | 1.12 | 12.0 | 1.65 | 13.0 |
| 50 | 1.12 | 13.0 | 1.65 | 14.5 |
| 62 | 1.12 | 14.5 | 1.65 | 16.0 |
| 81 | 1.12 | 17.0 | 1.98 | 18.5 |
| 103 | 1.12 | 18.5 | 1.98 | 20.0 |
單位：英寸
| 導體標稱截面積(AWG) | STT STR STX STE | SGT SGR SGX SGE | ||
| 絕緣 | 絕緣 | |||
| 標稱厚度 | 最大外徑 | 標稱厚度 | 最大外徑 | |
| 6 | 0.043 | 0.305 | 0.060 | 0.340 |
| 4 | 0.044 | 0.375 | 0.065 | 0.420 |
| 2 | 0.044 | 0.433 | 0.065 | 0.505 |
| 0 | 0.044 | 0.472 | 0.065 | 0.557 |
| 1/0 | 0.044 | 0.512 | 0.065 | 0.600 |
| 2/0 | 0.044 | 0.571 | 0.065 | 0.655 |
| 3/0 | 0.044 | 0.669 | 0.078 | 0.750 |
| 4/0 | 0.044 | 0.728 | 0.078 | 0.810 |
